Microservice Architecture on Robotics

Microservice Architecture (MSA)

• 하나의 어플리케이션을 여러개의 작은 서비스 유닛으로 구성

Pros

• 각각의 독립적 서비스로 개발과 배포가 빠름
• 서비스 장애의 경우 전체 시스템에 영향을 주지않음
• 서비스마다 다른 기술스택을 가질 수 있음

Cons

• 각 서비스간 통신 비용 증가
• 개별 서비스간의 내부 통신 복잡성
• 통합 테스트 및 배포의 어려움

Monolithic Architecture

• 하나의 어플리케이션에 모든 구성요소가 통합되어 하나처럼 움직임

Pros

• 소규모 프로젝트에 적합
• 개발 / 빌드 / 배포 / 테스트가 용이

Cons

• 프로젝트 규모가 커질수록 빌드 배포 시간이 길어짐
• 작은 수정에도 프로젝트 재배포 필요
• 일부의 오류가 시스템 전체에 영향
• 한 종류 기술스택에 국한

MSA on Robotics

• 모듈화되어 여러 컴포넌트가 하나의 시스템으로 동작하는 로보틱스 특성상 MSA가 적합
• 로보틱스의 각 기능을 개별 서비스로 분리하면, 필요한 부분만 독립적 확장 가능
  • ex) SLAM 서비스가 높은 연산량을 요구할 경우 SLAM 컴포넌트만 스케일링하여 성능 최적화
• 서비스별로 최적의 기술스택 사용 가능
  • ex) SLAM(C++) / perception(Python) / data logging(Go)
• 하나의 서비스가 실패해도 전체 시스템이 중단되지 않도록 설계(Fault Tolerance)
  • ex) perception 서비스가 다운되도, navigation 기능은 유지
• 분산 환경 및 클라우드 연계
  • 일부 서비스는 로컬에서 실행하고, 일부는 클라우드에서 활용(navigaion - local / data analysis - cloud)
• 개발 생산성 향상 및 협업 용이
  • 컴포넌트 단위로 나누어 병렬 개발
  • CI/CD를 적용하여 빠르게 배포 및 테스트

MSA on Robotics 예시

서비스	설명	기술스택
SLAM	실시간 환경 매핑 및 로컬라이제이션	GMapping, OpenCV
Navigation	목표 위치까지 이동 제어	Dijkstra, A*, DWA
Perception	객체 인식 및 추적	YOLO, TensorFlow, OpenCV
Telemetry	센서 데이터 수집 및 모니터링	MQTT, Prometheus, Grafana
Cloud Integration	클라우드에 데이터 업로드	AWS IoT, Google Cloud

Monolithic Architecture on Robotics의 문제점

• 다양한 센서, 액추에이터, 제어 알고리즘을 포함하므로 코드가 거대해지고 관리가 어려움
• 하나의 모듈을 변경할 경우 전체 시스템을 재배포해야 함
• 새로운 기능 추가 시 기존 코드와의 종속성이 증가

ROS와 연계

• ROS2는 기존 ROS1보다 마이크로서비스 구조에 적합
  • DDS (Data Distribution Service) 사용하여 비동기 통신 지원
  • 노드 기반 설계를 통해 독립적인 서비스로 구성 가능
  • 컨테이너화하여 Kubernetes 기반 로봇 시스템 구축 가능

마이크로서비스 도입 시 고려할 점

서비스 간 통신 방식 결정

• gRPC → 고속 바이너리 통신, 경량 로봇 시스템에 적합
• REST API → HTTP 기반, 클라우드 연동 용이
• MQTT → IoT 및 저지연 데이터 스트리밍에 적합
• ROS2 DDS → 실시간 로봇 시스템에 최적

오케스트레이션 관리

• Kubernetes 사용 시 로봇의 Edge 컴퓨팅 환경과의 적합성 검토 필요
• Docker Compose를 이용하여 경량화된 마이크로서비스 구성 가능

데이터 처리 및 저장소 설계

• 센서 데이터와 로깅 데이터를 적절히 분리하여 관리해야 함
• 실시간 데이터는 Redis, 장기 저장 데이터는 PostgreSQL/MongoDB 사용 고려

MSA 기반 로보틱스 시스템

1. 물리 계층 - 리소스의 효율적 관리 및 확장성 제공

• 서버, 스토리지, 네트워크 등의 자원을 관리
• 퍼블릭 클라우드 (IaaS) 기반이거나 프라이빗 클라우드로 구축 가능
• OpenStack을 이용해 리소스를 가상화하고 동적 할당 수행
• Docker 컨테이너를 통해 리소스 격리 및 배포
• Kubernetes(k8s) 를 사용하여 자동화된 운영 및 유지보수 관리

2. 통신 인터페이스 계층 - 로봇과 클라우드 간의 데이터 통신을 담당

• Ubuntu 운영체제 및 개발 도구를 사전 설치
• ROS (Robot Operating System) 통합 → 로봇과 클라우드 간의 원격 통신 지원
• ROS의 토픽(topic) 기반 통신 방식을 활용하여 모듈 간 결합도 감소
• 로봇과 클라우드 플랫폼의 ROS 버전이 일치하면 ROS_MASTER를 통해 원격 연결 가능

3. 마이크로 애플리케이션 계층 - 경량 RESTful 프로토콜 기반의 마이크로서비스 관리

• 주요 컴포넌트
  • Zuul: API 게이트웨이 → 동적 라우팅, 모니터링, 부하 분산 수행
  • Consul: 마이크로서비스 등록 및 발견 기능 제공
  • Ribbon: 클라이언트 측 부하 분산 → AWS 환경에서 중간 계층 서비스 관리
  • Message Bus: 마이크로서비스 간 메시지 통신 담당
  • Config Center: GitHub 등의 저장소에서 설정 파일을 관리하여 배포 및 유지보수 간소화

4. 비즈니스 계층 - 로봇이 필요로 하는 다양한 소프트웨어 및 데이터 처리 서비스 제공

• 자율주행 관련 서비스: 자율 주차, 자동 추종, 차선 유지 등
• 기본 클라우드 서비스: 오프라인 연산, 데이터 저장, 지도 생성 등
• 클라우드에서 센서 데이터를 수집 → 이종 데이터 융합, 머신러닝, 분석 수행
• 분석된 데이터는 다른 로봇과 공유되어 더욱 효율적인 자율주행 지원

로보틱스 시스템의 CI/CD

CI/CD Components

• Kubernetes (K8s)
  • 컨테이너화된 애플리케이션을 자동 배포, 확장, 관리하는 도구
  • 클러스터링 및 리소스 분배를 최적화하여 서비스의 가용성 유지
• Jenkins
  • CI/CD 프로세스를 자동화하는 웹 기반 플랫폼
  • 코드 작성 → 빌드 → 테스트 → 배포 과정을 자동화
  • GitHub, GitLab 등의 코드 저장소와 연동하여 최신 코드 자동 배포
• Harbor
  • Docker 이미지를 관리하는 프라이빗 저장소
  • 보안 강화를 위한 RBAC(Role-Based Access Control), LDAP 연동
  • 네트워크 최적화 및 확장성 제공
• Pipeline
  • Jenkins의 공식 플러그인으로, CI/CD 프로세스를 단계별로 정의하고 자동 실행
  • 수동 배포 없이 사용자 정의 자동화 프로세스 구축 가능

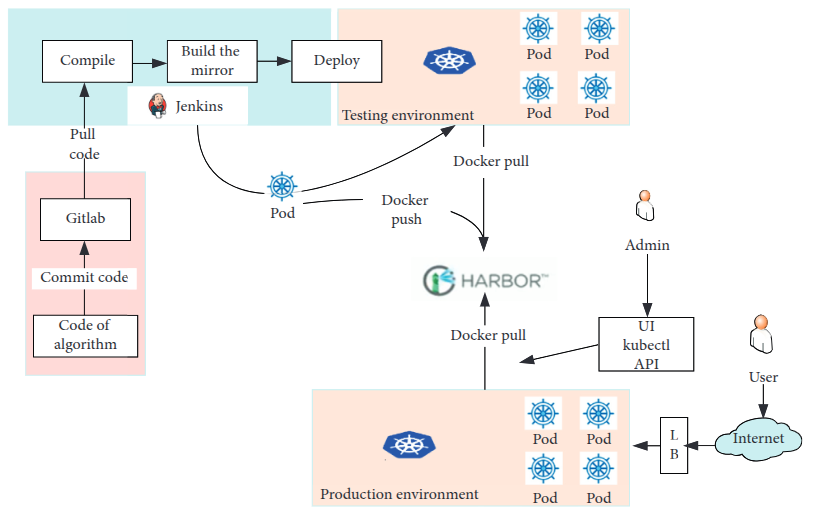

CI/CD Process

1. 개발자가 코드 작성 → GitLab에 푸시
2. Jenkins가 GitLab에서 코드 가져오기
3. Jenkins가 코드 컴파일 및 빌드 진행
4. 빌드된 Docker 이미지를 Harbor 저장소에 업로드
5. Docker가 Harbor에서 이미지를 가져와 프로덕션 환경에 배포
6. Kubernetes(K8s)가 컨테이너 오케스트레이션 수행
   • Pod(가장 작은 단위의 컨테이너 그룹) 생성
   • Pod가 자동으로 코드 빌드, 이미지 푸시 수행
   • 작업 완료 후 Pod는 자동 삭제 및 리소스 해제
7. 로봇 애플리케이션 개발자는 Harbor에서 이미지를 가져와 원하는 환경에 배포 가능

※ https://doi.org/10.1155/2021/6656912
